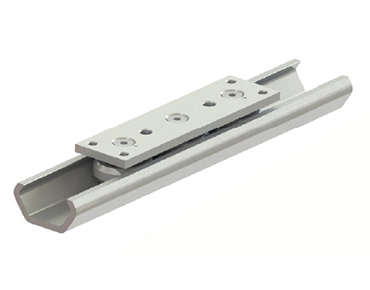

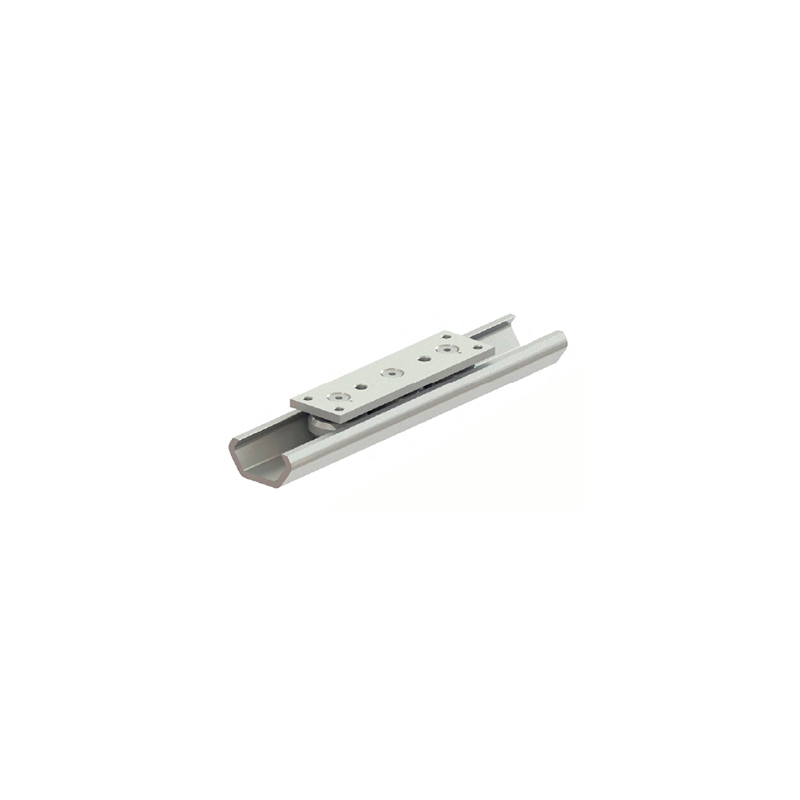

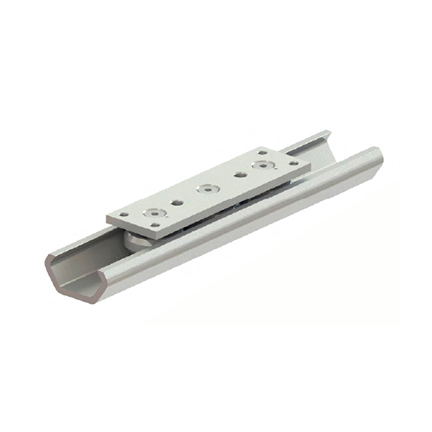

Линейные направляющие COMPACT ECOLINE

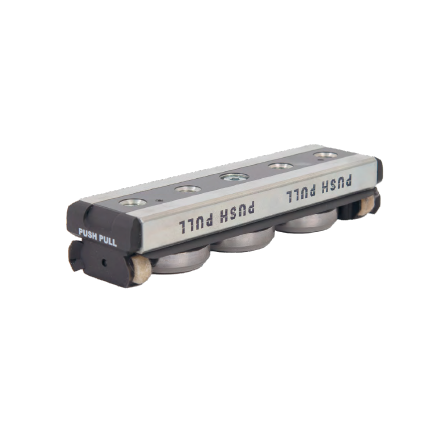

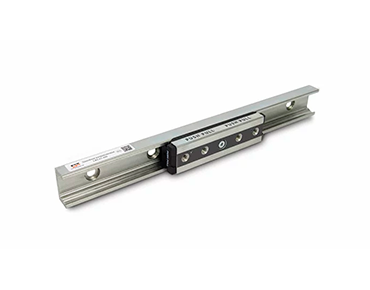

Грузоподъемные линейные направляющие COMPACT FORCE

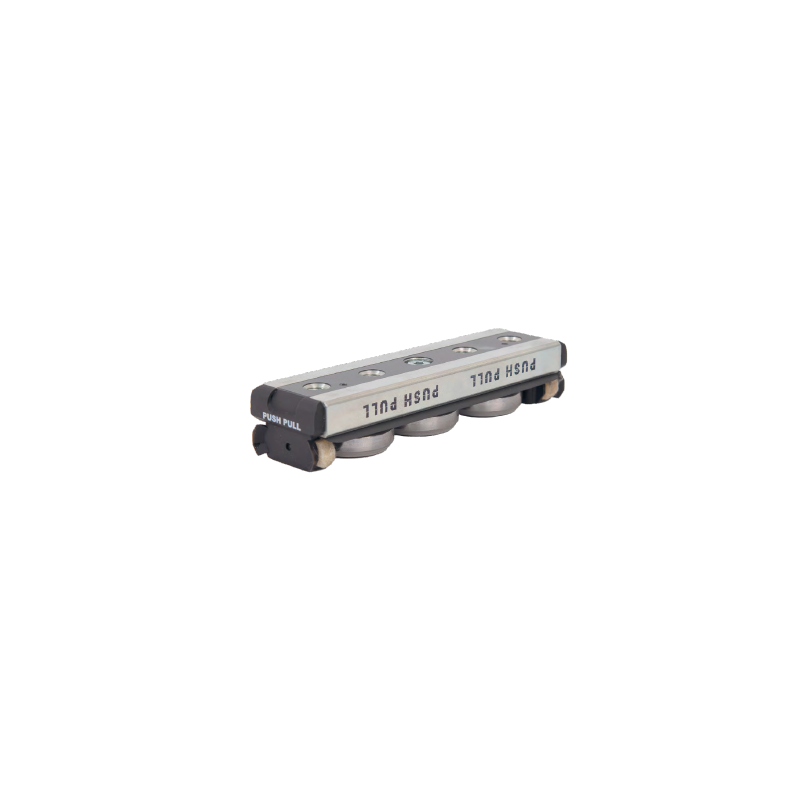

Каретки оснащены роликами с двухрядными подшипниками. Увеличенная грузоподъемность с сохранением стандартных габаритных размеров. Доступно только для 43-го типоразмера для направляющих LR и LUR серии COMPACT.

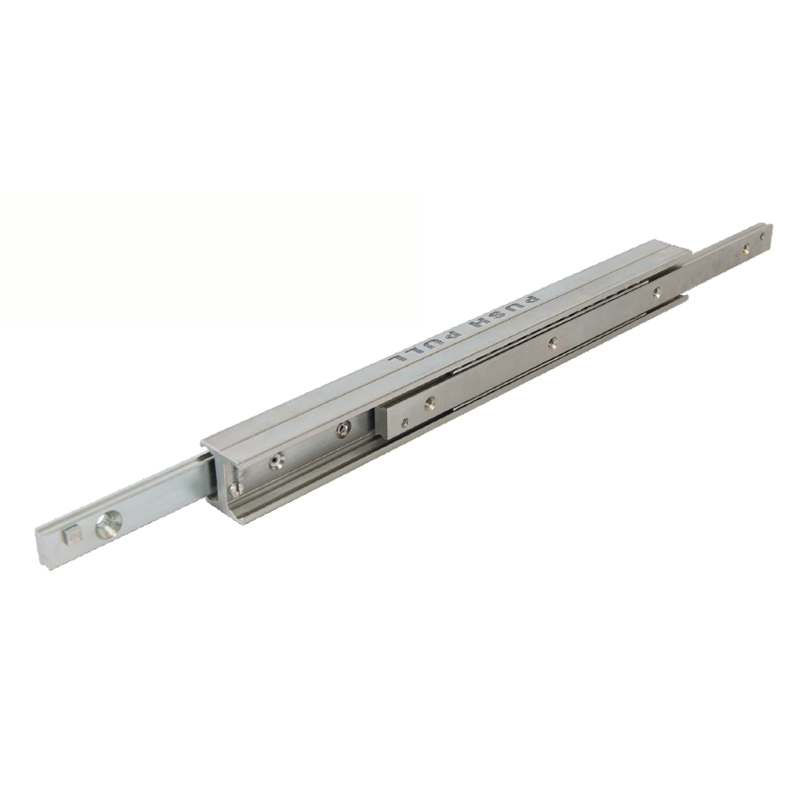

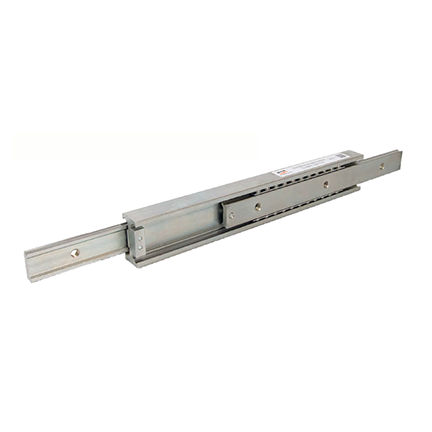

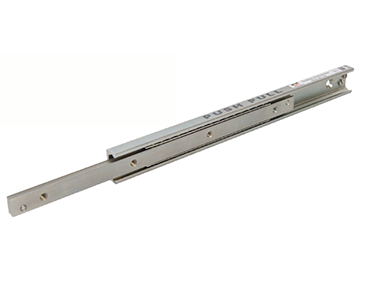

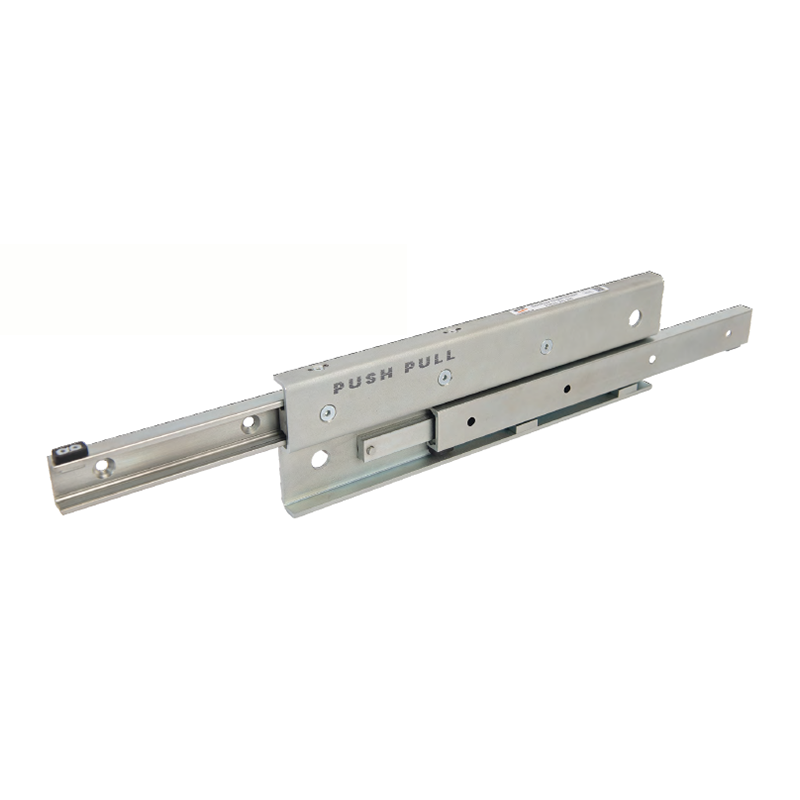

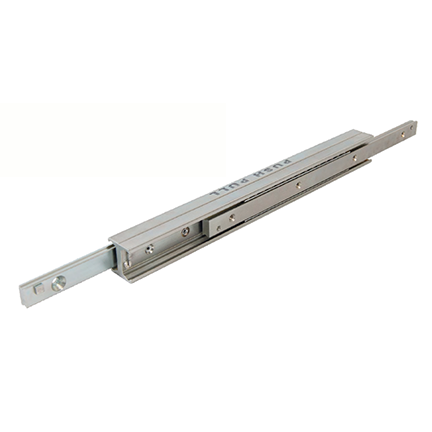

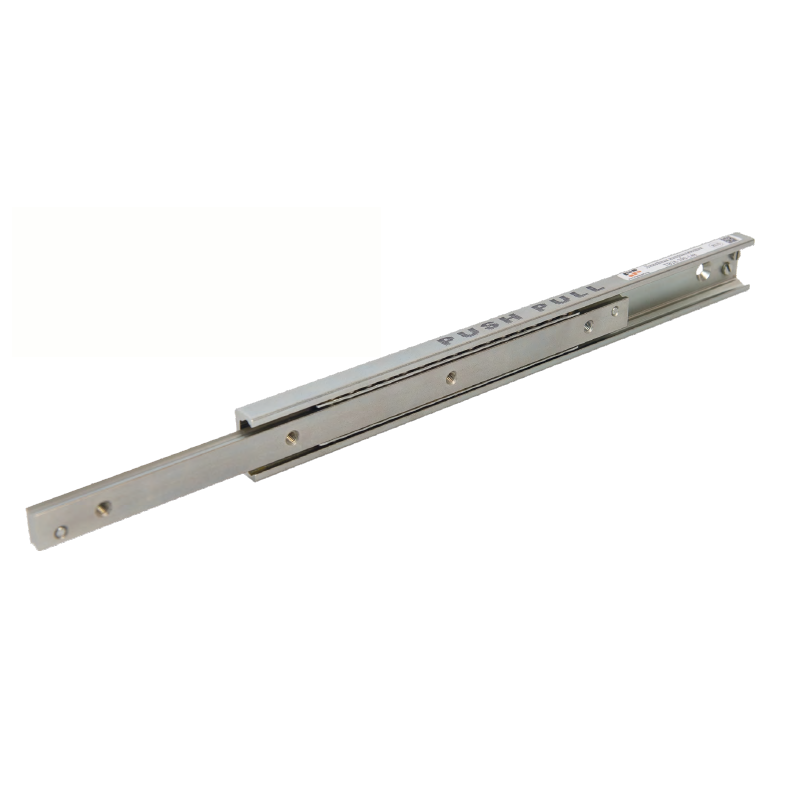

Телескопические направляющие TELERAIL

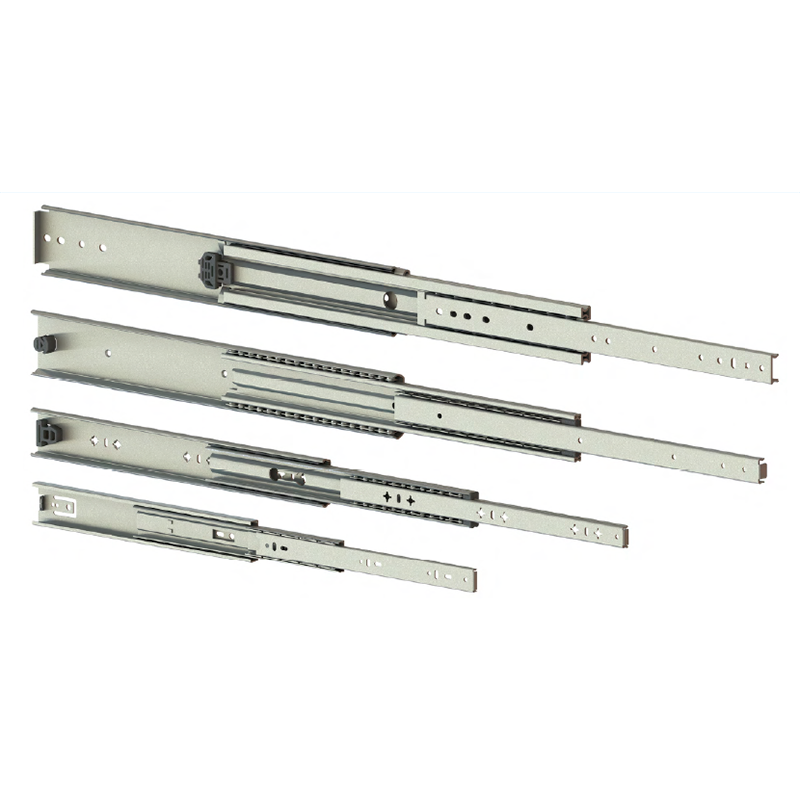

Телескопические направляющие TELERAIL LIGHTSLIDE

Серии

TLSB

Типоразмеры и цены (руб.)

45 53 71 76

Обозначение	Цена за шт. с НДС, руб.*	Длина, мм	Ход, мм	Нагрузка, Н	Масса, кг
TLSB45-250-260	309	250	260	400	0,38
TLSB45-300-310	374	300	310	400	0,45
TLSB45-350-360	423	350	360	400	0,53
TLSB45-400-410	455	400	410	450	0,61
TLSB45-450-460	521	450	460	450	0,68
TLSB45-500-510	586	500	510	450	0,76
TLSB45-550-560	634	550	560	400	0,83
TLSB45-600-610	716	600	610	350	0,91

Обозначение	Цена за шт. с НДС, руб.*	Длина, мм	Ход, мм	Нагрузка, Н	Масса, кг
TLSB53-300-300	862	300	300	900	0,52
TLSB53-350-350	1 041	350	350	950	0,78
TLSB53-400-400	1 122	400	400	1000	1,04
TLSB53-500-500	1 415	500	500	1100	1,3
TLSB53-600-600	1 692	600	600	1000	1,56
TLSB53-700-700	1 952	700	700	750	1,82
TLSB53-800-800	2 229	800	800	650	2,08
TLSB53-900-900	2 538	900	900	600	2,34
TLSB53-1000-1000	2 830	1000	1000	500	2,6
TLSB53Z-400-400	1 594	400	400	1000	1,04
TLSB53Z-500-500	1 887	500	500	1100	1,3
TLSB53Z-600-600	2 180	600	600	1000	1,56
TLSB53Z-700-700	2 456	700	700	750	1,82
TLSB53Z-800-800	2 733	800	800	650	2,08
TLSB53Z-900-900	3 026	900	900	600	2,34
TLSB53Z-1000-1000	3 302	1000	1000	500	2,6

Обозначение	Цена за шт. с НДС, руб.*	Длина, мм	Ход, мм	Нагрузка, Н	Масса, кг
TLSB71-500-500	2 633	500	500	1100	2
TLSB71-600-600	3 149	600	600	1000	2,4
TLSB71-700-700	3 683	700	700	750	2,8
TLSB71-800-800	4 163	800	800	650	3,21
TLSB71-900-900	4 715	900	900	600	3,64
TLSB71-1000-1000	5 213	1000	1000	500	4,05

Обозначение	Цена за шт. с НДС, руб.*	Длина, мм	Ход, мм	Нагрузка, Н	Масса, кг
TLSB76-450-450	3 398	450	450	2720	2,3
TLSB76-500-500	3 772	500	500	2720	2,5
TLSB76-600-600	4 555	600	600	2670	3
TLSB76-700-700	5 338	700	700	2610	3,5
TLSB76-800-800	6 049	800	800	2560	4
TLSB76-900-900	6 814	900	900	2480	4,5
TLSB76-1000-1000	7 544	1000	1000	2370	5
TLSB76-1100-1100	8 327	1100	1100	2180	5,5
TLSB76-1200-1200	9 074	1200	1200	2040	6
TLSB76Z-450-450	4 323	450	450	2720	2,3
TLSB76Z-500-500	4 715	500	500	2720	2,5
TLSB76Z-600-600	5 462	600	600	2670	3
TLSB76Z-700-700	6 263	700	700	2610	3,5
TLSB76Z-800-800	6 974	800	800	2560	4
TLSB76Z-900-900	7 757	900	900	2480	4,5
TLSB76Z-1000-1000	8 504	1000	1000	2370	5
TLSB76Z-1100-1100	9 234	1100	1100	2180	5,5
TLSB76Z-1200-1200	9 981	1200	1200	2040	6

• * Указана розничная цена. Для получения оптовой цены, пожалуйста, обратитесь к менеджеру по e-mail: pplinear@ya.ru
• Маркировки направляющих с блокираторами - индекс "Z" в артикуле

Другие технические характеристики

• Максимальная грузоподъёмность пары направляющих 2300 Н;
• Максимальный ход 1200 мм;
• Максимальная скорость хода 0,2 м/с;
• Температурный диапазон от –10 до +40 °С;
• Материал направляющей: холоднокатаная, низкоуглеродистая сталь;
• Материал шарикового сепаратора: оцинкованная сталь или пластик;
• Материал шариков: закаленная подшипниковая сталь.

Подробнее ...

Количество

Заказать

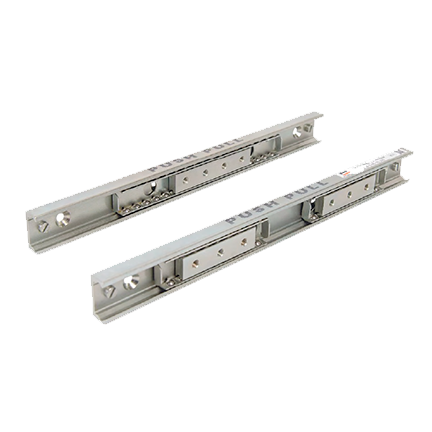

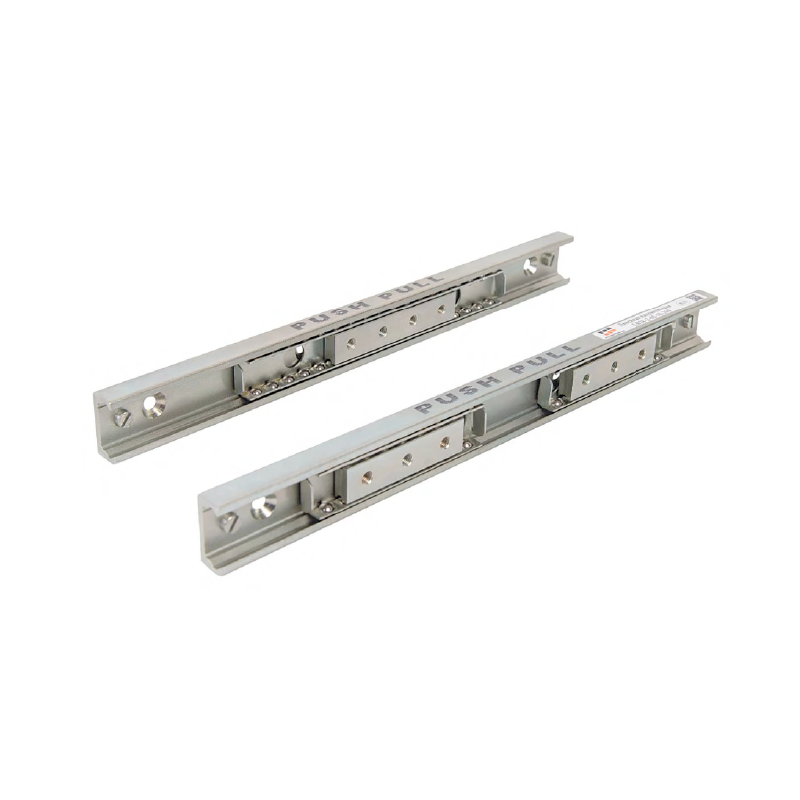

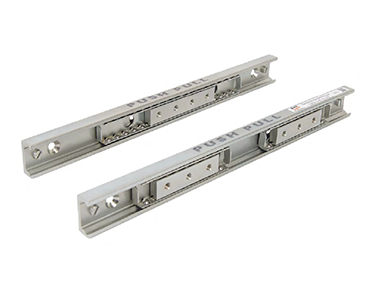

Грузоподъемные шариковые направляющие EASYGUIDE

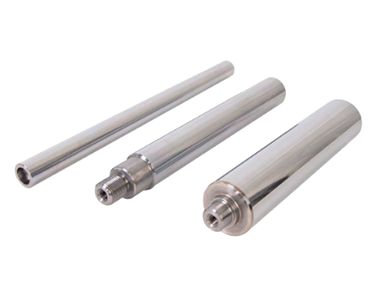

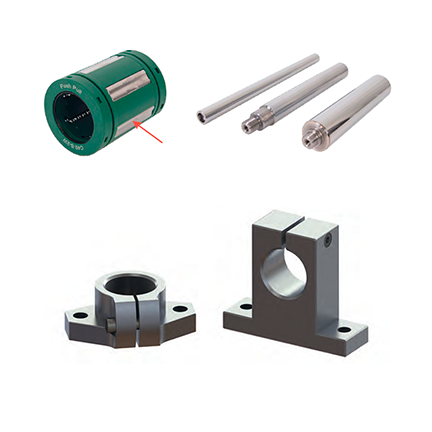

Самоустанавливающиеся шариковые втулки, цилиндрические направляющие CYLINDRIC

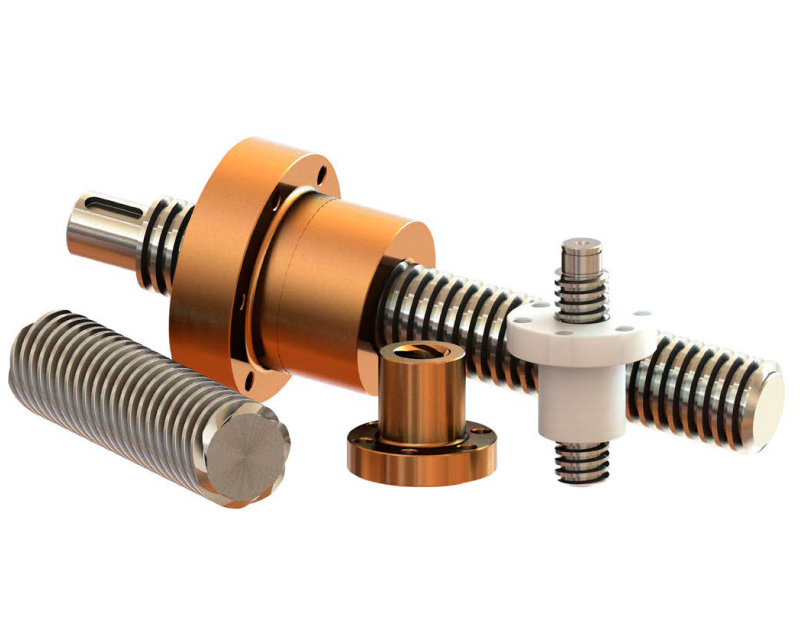

Передача винт-гайка LEADSCREW

Нарезной трапецеидальный винт и трапецеидальная гайка. Фланцевые гайки изготавливаются из бронзы либо из износостойкого полиуретана. Ходовые винты производятся из углеродистой стали.
